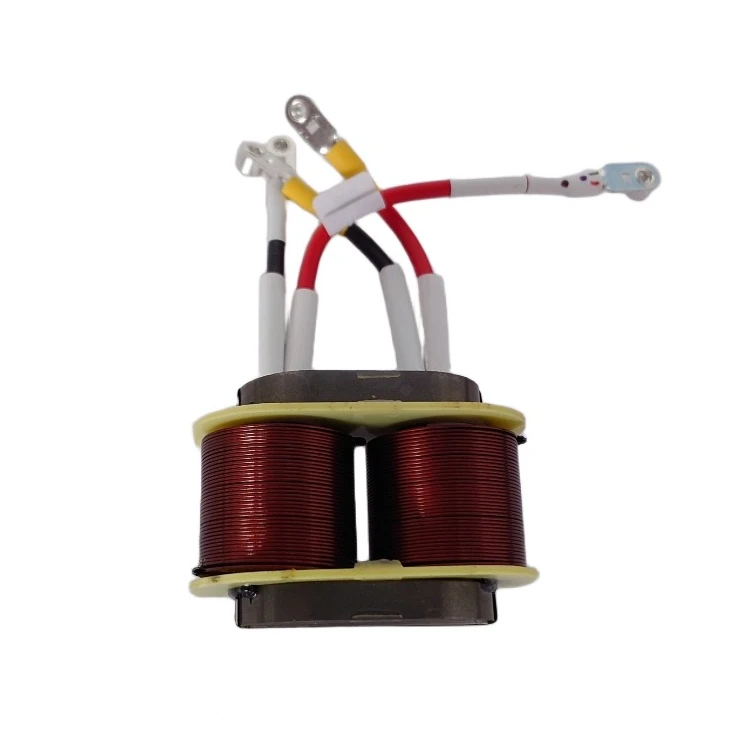

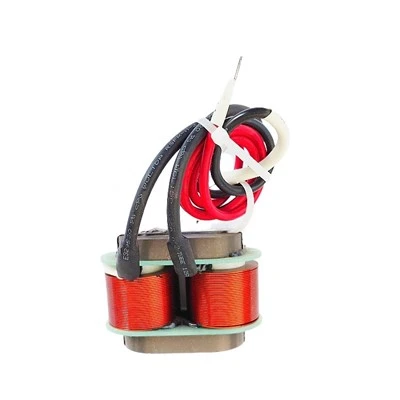

Kompakta 8-formade induktorer: Hög induktans med optimerat luftflöde

Underrubrik-:

Konstruerad för kretsar med-utrymmesbegränsad hög-effekt. Vår kompakta 8-formade induktorserie ger de termiska fördelarna med figur-8-strukturen till ett mindre 59 mm fotavtryck, och erbjuder överlägsen värmeavledning och magnetisk stabilitet jämfört med vanliga toroidformade chokes.

Viktiga höjdpunkter:

Utrymmes-Effektiv kylning:Den unika lindningsstrukturen i figur 8 skapar ett centralt luftgap, vilket förhindrar värmeackumulering även i en kompakt formfaktor.

Hög induktansdensitet:Uppnår740µHav induktans med hög-permeabilitetSendust kärnor, idealisk för filtrering i-mellanliggande växelriktare.

Vertikal stabilitet:Designad med en 4-stifts vertikal bas för att minimera PCB-fotavtryck samtidigt som säker mekanisk montering säkerställs.

Begär en offert för dina specifikationer

Referensfallsstudie: Modell HPI5940-741K

Obs: Specifikationerna nedan är från vår produktionsmodellHPI5940. Detta visar vår tillverkningsförmåga förKompakta figur-8 induktorer.

Parameter	Specifikation (endast referens)	Anpassningsintervall
Modell P/N	HPI5940-741K	Anpassad P/N-tilldelning tillgänglig
Kategori	8-formad induktor	Inverter Choke / Filter Induktor
Mått	59,0 x 40,0 x 26,0 mm(Max)	Skalbar (t.ex. 40 mm - 80 mm)
Induktans (L)	740 µH ± 10%(@1kHz/0,3V)	10 µH - 2.0mH(Optimerad för storlek)
DCR (motstånd)	135 mΩ Max	Minimerat av trådmått
Trådspecifikationer	0,65 mm UEW(76 varv)	Fler-trådar/TIW tillgängliga
Kärnmaterial	KSN157026A (Sendust)	Sendust / High Flux / MPP
Montering	Vertikal 4-stifts bas	Adhesive Fix / Skruvfäste

Ingenjörens insikt:DeHPI5940balanserar storlek och prestanda. Den använder enSendust (KSN)kärna lindad med 76 varv av 0,65 mm tråd för att uppnå 740uH. Trots sin induktans säkerställer figur-8-separationen att lindningarna inte överhettas, vilket bibehåller en DCR under 135mΩ.

Skräddarsy denna induktor efter dina behov

Vi utnyttjarFigur-8design för att lösa termiska problem i kompakta enheter.

Varför "Figur-8" för kompakta mönster?

● Luftflödesoptimering:I täta höljen (som 1U/2U-serverströmförsörjning) är luftflödet begränsat. Den delade-spoldesignen för8-formad ● Induktorlåter kylluft passeragenomkomponenten, inte bara runt den.

● Magnetisk skärmning:Den dubbla-spolstrukturen erbjuder en viss grad av självskärmning, vilket minskar det utstrålade magnetfältet jämfört med induktorer med öppen spole, vilket är avgörande i kompakta PCB-layouter.

Anpassningsflexibilitet

● Kärnmaterial:Vi rekommenderarSendust(Kool Mµ) för bästa kostnad/prestanda-förhållande vid byte av applikationer. För högre mättnadskrav i små utrymmen,Högt flödekärnor finns tillgängliga.

● Mekanisk passform:HPI-seriens bas kan anpassas med olika stiftdelningar (Referens: 28 mm x 18 mm) för att matcha din befintliga PCB-layout.

Branscher vi betjänar

Typiska applikationer för våra kompakta 8-formade induktorer.

Effektförstärkare:

Filtrering av ljudutgång som kräver låg distorsion och lågt läckage.

Mellan-omvandlare:

1kW-3kW mikroväxelriktare för solenergi.

Industriell kraft:

48V/60V DC strömförsörjning för telekom.

Medicinsk utrustning:

Effektfiltrering med låg-brus för känsliga instrument.

Kvalitetssäkring och testning

Strikt verifiering för prestandakonsistens.

Induktansverifiering:100 % testad (740 µH) för att säkerställa filtreringsegenskaper.
DCR-mätning:Precisionsresistanskontroll (< 135mΩ) to guarantee efficiency.
Antal omgångar:Verifierad 76 varv för att säkerställa korrekt magnetisk mättnadspunkt.
Basinställning:Automatisk inspektion av stiftdelning (28,0 mm / 18,0 mm) för enkel montering.
